Tour de produit RPC 1200 Mk3
The Next Generation Beam Coping Machine.
WATCH VIDEO
Découpe rapide et précise Plasma
Interface intuitive et conviviale
Un Machine qui coupe tous les profils
Stäubli Robot Technology
Faible encombrement, optimisation de l'efficacité de l'atelier
Technologie de mesure par laser
Plasma Marquage
Poutrelle Machine qui coupe tout
La découpeuse robotisée RPC 1200 Mk3 Plasma a été développée à l’origine pour le marché offshore, mais elle est tout aussi bien adaptée à l’industrie de l’acier de construction, répondant aux exigences de production à grande vitesse des fabricants. Avec le logiciel ProCAM de HGG, vous pouvez rapidement importer des données NC ou STEP et profiter de la polyvalence du RPC et de sa capacité à traiter tous les types de profilés, y compris les tuyaux et les plaques.
Spécifications
Plats et Cornières & Dimensions
- Plats et Cornières
- Minimum
- Maximum
 |
100 x 5 mm | 457 x 25 mm |
 |
100 x 100 mm | 600 x 400 mm |
 |
100 x 50 mm | 1220 x 430 mm |
 |
100 x 50 mm | 475 x 150 mm |
 |
100 x 50 mm | 140 x 140 mm |
 |
75 mm | 300 mm |
 |
100 x 50 mm | 200 x 100 mm |
 |
100 x 6 mm | 430 x 20 mm |
 |
100 x 15 mm | 400 x 40 mm |
Spécifications supplémentaires
- Plasma haute définition par défaut
- Plasma marquage au chalumeau coupeur
- Source d'énergie : Hypertherm ou Kjellberg
- La découpe CHS / Tube rond nécessite un équipement supplémentaire et n'est compatible qu'avec les convoyeurs HGG Standard.
Découvrez les possibilités du RPC 1200 Mk3
Poutrelles à parois épaisses
Le RPC 1200 Mk3 vous permet de travailler en toute légèreté sur des parois de forte épaisseur. Même les préparations de soudure peuvent être coupées sans compromettre nos normes de qualité.
Trous de boulons et chapes pour les connexions boulonnées
Le RPC applique des routines de coupe spécialisées pour la découpe de trous sur tous les profilés, en veillant à ce qu’ils répondent aux normes de qualité telles que EN1019 et ISO9013, jusqu’à EXC3.
Préparation des soudures pour les assemblages soudés
Coupez des préparations de soudure complexes, y compris des biseaux en K. Nous avons mis au point des routines de coupe spéciales pour les ratholes, ce qui permet de réduire au minimum les travaux de reprise après la coupe.
Supporte la plupart des poutres, barres et sections creuses
Coupez des canaux, des barres plates, des barres d’angle et même des sections creuses. Bénéficiez des 40 ans d’expertise de HGG en matière de profilage 3D.
Positionnement précis du robot en fonction de la hauteur et de l'axe transversal pour une performance optimale
Un axe transversal et un axe de hauteur sont responsables du positionnement brut du robot industriel nécessaire à la découpe et au marquage sur 360 degrés autour du matériau. Le robot industriel effectuera les mouvements fins nécessaires au positionnement précis de la torche et au biseautage. La combinaison du positionnement brut du robot et de l’utilisation d’un bras de robot industriel court pour le positionnement fin permet d’obtenir des coupes précises et un positionnement rapide de la torche.
La coupe la plus précise du marché grâce à la mesure de la longueur au laser
Pour éviter les écarts de longueur des pièces coupées, la RPC est équipée d’un système de mesure laser longitudinal intelligent. Ce système laser s’intègre parfaitement dans le caractère de cette machine, à savoir rapide et précis.
Le point final du matériau est mesuré par un système de mesure laser qui définit sa position longitudinale. Avec le point d’initialisation comme référence, la longueur exacte du profil est calculée.
Logistique d'une configuration typique
Les convoyeurs d’entrée et de sortie de la cellule de découpe peuvent être chargés directement par une grue ou par des chaînes de stockage optionnelles sur lesquelles le matériel peut être chargé et déchargé par une grue ou un chariot élévateur.
Le convoyeur d’alimentation transporte les Plats et Cornières jusqu’à ce qu’il soit détecté par un capteur de lumière, après quoi le convoyeur d’alimentation s’arrête. L’espacement des rouleaux est optimisé pour couper les pièces longues et courtes. Les pièces finies sont transportées de la cellule de découpe au convoyeur de sortie. Les chaînes de stockage en sortie peuvent stocker et mettre en mémoire tampon plusieurs pièces qui peuvent être transportées vers d’autres systèmes logistiques ou déchargées par une grue ou un chariot élévateur à fourche.
Découpe de points sur le RPC 1200 Mk3
Il est parfois difficile de manipuler et de stocker efficacement des pièces de tailles et de longueurs différentes. En conservant les pièces assemblées grâce à une routine de coupe personnalisée, vous pouvez réduire les besoins en grues ou en chariots élévateurs, car les profilés conservent leur longueur d’origine. La manutention n’interfère pas avec le débit de la machine et ne devient pas un goulot d’étranglement. Un autre avantage est la facilité de traitement des pièces extrêmement courtes. Un certain travail de reprise (découpe des points) est nécessaire pour séparer les pièces.
Mesure laser 3D pour la compensation du déplacement et de la distorsion des matériaux
La position et la forme théoriques et réelles du matériau brut diffèrent.
Pour obtenir une coupe précise et éviter les collisions pendant la coupe, le matériau doit être mesuré.
Nous avons développé un système de mesure 3D précis et rapide qui contribue à la création d’une machine de coupe hautement productive et précise en identifiant les distorsions de position, de torsion et d’angle de bride ou d’âme.
Formes de profilage en 3D
H-Poutrelle Coupe
Cette séquence unique coupe la bride en un seul mouvement, évitant ainsi d’endommager l’âme et laissant une surface de soudage lisse et ininterrompue.
- Plasma Découpage
- Plasma Marquage
- Importer et visualiser les fichiers DSTV / NC1 à partir de n'importe quel système CAO
- Matériel jusqu'à 1220 x 430 mm ou 48 x 17 ".
Canal Plats et Cornières Découpe
La possibilité de découper les profils des canaux offre une flexibilité supplémentaire, faisant du RPC une véritable solution tout-en-un.
- Plasma Découpage
- Plasma Marquage
- Importer et visualiser les fichiers DSTV / NC1 à partir de n'importe quel système CAO
- Matériel jusqu'à 475 x 150 mm ou 18-6/8 x 5-7/8 ".

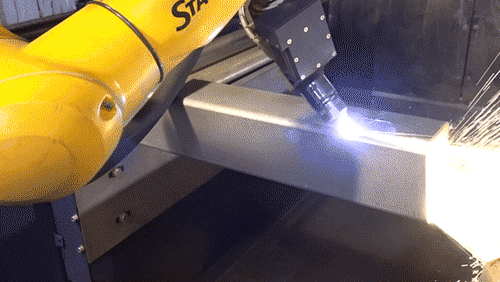

Tube Carré Plats et Cornières Découpage
Le RPC compare les dimensions théoriques et réelles des boîtes et découpe le profil en une seule séquence pour augmenter le rendement tout en maintenant la précision.
- Plasma Découpage
- Plasma Marquage
- Importer et visualiser les fichiers DSTV / NC1 à partir de n'importe quel système CAO
- Matériel jusqu'à 600 x 400 mm ou 24 x 16 ".
Étude de cas
Étude de cas en vedette
' “The RPC gave us the opportunity to control our supplies, lead time, and cutting quality.'
Steve Wilkins, Director / jack-of-all-trades, at Solution Steel
