Visite guidée du produit RoboRail
All-in-one robotic plasma cutting machine with a compact footprint
WATCH VIDEO
Découpe rapide et précise Plasma
Fonctionnement facile Machine
Y compris les clôtures de sécurité
Installation et mise en service en 2 jours
Pas de changement d'outil fastidieux
La machine de découpe plasma robotisée tout-en-un
Le tout nouveau RoboRail vous offrira une solution plus robuste, plus fiable et plus flexible que vous avez toujours recherchée.
HGG est le leader mondial de la technologie de profilage 3D, et nous avons développé le nouveau RoboRail en partenariat avec Automated Layout Technology, LLC pour traiter une vaste gamme de matériaux rapidement et avec précision à la longueur : coupes, copes, trous, marquage d’agencement, et plus encore.
Les tubes de main courante, les profilés, les caissons et les cornières sont traités avec un robot Stäubli de pointe et un système plasma Hypertherm fiable.
Spécifications
Profil et dimensions
- Profil
- Minimum
- Maximum
25 mm | 250 mm | |
25 x 25 mm | 200 x 200 mm | |
50 x 38 mm | 280 x 95 mm | |
25 mm | 200 mm | |
50 x 10 mm | 280 x 20 mm |
1 « | 10 « | |
1 x 1 « | 8 x 8 « | |
C 3 x 4,1 « | C 12 x 30 « | |
1 « | 8 « | |
3-7/8 x 1/4 « | 11 x 3/4 « |
Spécifications supplémentaires
- Plasma découpage
- Plasma marquage
- Connexion CAO
- Epaisseur du matériau entre 3 et 20 mm ou 1/8 - 3/4 de pouce
- Longueur d'alimentation/poids limité à 7.135 mm / 400 Kg 24 ft / 882 Lbs
- La longueur de sortie est limitée à 2.500 mm / 8 ft
- L'épaisseur minimale de la barre plate est de 10 mm.
Découvrez les possibilités du RoboRail
Compensation de la coupe
Notre logiciel compense automatiquement la forme de l’arc plasma, ce qui permet d’obtenir une coupe précise et perpendiculaire.
Coupe de barres, de profilés et de sections creuses
Le RoboRail est une machine très polyvalente pour tous vos métaux divers, y compris les tuyaux pour les mains courantes.
Découpe de trous de haute qualité
Découpez des trous et des rainures, même sur des profilés à parois épaisses.
Options de marquage
Le RoboRail prend en charge le marquage de texte et de ligne pour faciliter l’installation.
Coupez les profilés et les sections creuses avec une seule machine
Le RoboRail offre le meilleur des deux mondes. Un mandrin pour couper les sections creuses par rotation. Et un bras robotisé Staubli qui donne la liberté de couper les profils sans avoir besoin de rotation. Une seule machine pour les copes, les encoches, les découpes, les trous, les trous oblongs et les marquages.
Rationaliser la production grâce aux intégrations CAO
Le RoboRail vous permettra de travailler avec des fichiers DSTV et STEP directement à partir de systèmes CAO tels que SDS/2, Tekla Structures, SolidWorks, Inventor et bien d’autres. Cela réduira considérablement le temps de traitement et éliminera les erreurs humaines. Avec le RoboRail, chaque pièce peut être différente, et la machine continuera à traiter en lisant les fichiers directement à partir de vos données. Vous pouvez vous asseoir et laisser l’interface du RoboRail vous guider tout au long du processus.
Alimentation et sortie automatiques
Le RoboRail peut être fourni avec une table d’alimentation qui simplifie la manipulation des matériaux et garantit un meilleur « temps de brûlage ».
Les caractéristiques standard comprennent une table de sortie pour les pièces courtes, qui prend toutes les pièces finies de la cellule de découpe et les fait basculer dans une caisse. Les pièces plus longues peuvent être acheminées vers un convoyeur à rouleaux.
Formes de profilage en 3D

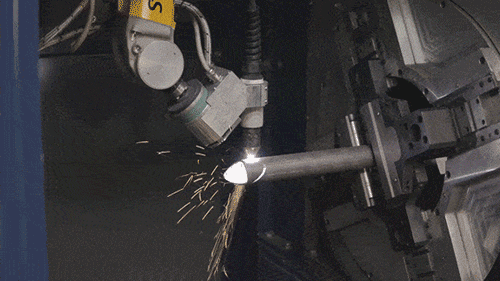

Coupe automatisée Tuyau
De la main courante aux structures en treillis de taille moyenne, le RoboRail peut tout faire.
En quelques secondes.
- Plasma Découpage
- Plasma Marquage
- Matériau 25 - 250 mm ou 1 - 10 "

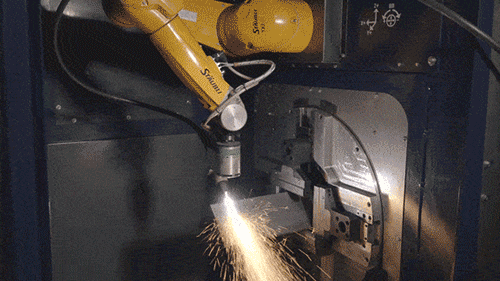

Coupe d'angle automatisée
La possibilité de couper des profils d’angle vous offre une flexibilité supplémentaire pour réaliser des travaux divers.
- Plasma Découpage
- Plasma Marquage
- Matériau 75 - 300 mm ou 1 - 8 "

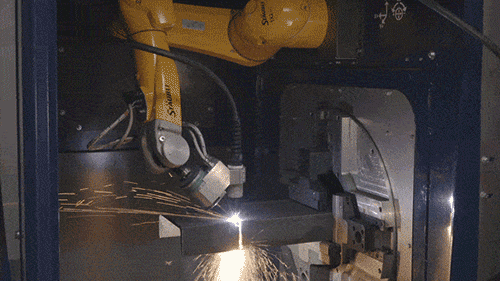

Coupe automatisée des canaux
Le RoboRail est le meilleur dans le traitement des limons d’escaliers, des structures de renforcement des plates-formes.
- Plasma Découpage
- Plasma Marquage
- Matériau jusqu'à 280 x 95 mm ou 12 x 3-1/8 ".
It is truly an all-in-one system. In the past we relied on three machines, with the RoboRail, it is one stop processing!
Stephen Chasse - SL Chasse Steel
